Pompa Submersible di Dalam Air Kok Tidak Korslet? Ini Alasannya

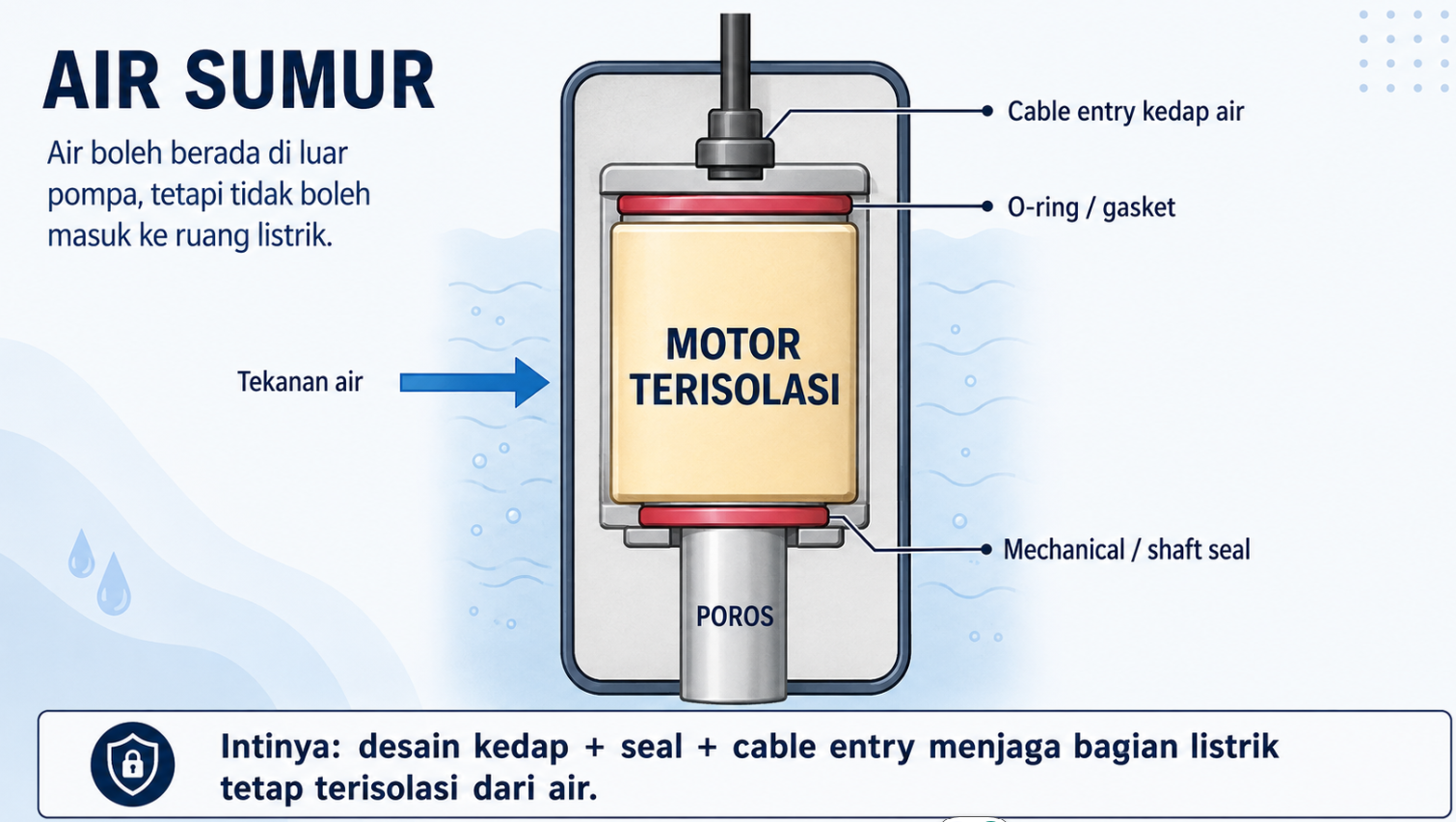

Gambar 1. Ilustrasi konsep: air berada di luar enclosure, sedangkan bagian listrik dijaga tetap terisolasi oleh beberapa lapisan pengaman.

Ada satu hal yang terasa “salah” ketika pertama kali melihat pompa submersible: motor listriknya justru dimasukkan ke dalam air. Padahal sejak kecil kita diajari bahwa listrik dan air bukan kombinasi yang boleh dianggap enteng. Jadi, kenapa pompa ini bisa bekerja berjam-jam di dalam sumur tanpa langsung korsleting?

Jawabannya bukan karena air tiba-tiba aman untuk listrik. Rahasianya justru ada pada cara pompa submersible dibangun. Bagian yang membawa arus listrik dibuat terisolasi dari air melalui enclosure motor yang kedap, cable entry khusus, shaft seal atau mechanical seal, O-ring, serta desain sambungan yang memang ditujukan untuk operasi terendam. Pada banyak pompa submersible, kelas perlindungannya berada pada tingkat IP68. Artinya, perlindungan terhadap debu berada di tingkat tertinggi dan perangkat dirancang untuk perendaman berkelanjutan berdasarkan kondisi yang ditentukan pabrikan.

Kalau salah satu penghalang itu rusak – misalnya seal aus, kabel terkelupas, sambungan kabel tidak kedap, atau instalasi listrik tidak memiliki proteksi yang tepat – barulah risiko kebocoran arus, kerusakan motor, hingga bahaya sengatan meningkat. Jadi, “tidak korsleting” bukan keajaiban. Itu hasil dari rekayasa mekanik dan listrik yang disiplin.

Jadi, Kenapa Pompa Submersible Tidak Langsung Korsleting?

Korsleting terjadi ketika arus listrik menemukan jalur yang tidak semestinya dengan hambatan sangat rendah. Pada pompa submersible yang sehat, air sumur tidak seharusnya mempunyai akses ke konduktor listrik, lilitan motor, terminal, atau sambungan internal. Bagian-bagian itu berada di dalam ruang motor yang tertutup dan dilindungi.

Bayangkan botol minum yang tutupnya rapat. Botol berada di dalam bak air, tetapi air di luar tidak otomatis masuk ke dalam botol. Pompa submersible memakai konsep yang jauh lebih kompleks: bukan hanya satu “tutup”, melainkan beberapa barrier sekaligus. Ada housing motor, shaft seal pada titik poros keluar, O-ring di sambungan casing, dan cable entry untuk mencegah air merambat melalui jalur kabel.

Karena itulah istilah “waterproof” sebaiknya tidak dipahami sebagai kebal air selamanya. Pompa tetap mempunyai batas operasi, kedalaman maksimum, suhu cairan, jumlah start per jam, kualitas cairan, dan interval pemeriksaan. Begitu batas tersebut dilanggar atau seal mulai gagal, perlindungan dapat menurun.

Anatomi Pengaman Pompa Submersible

1. Motor berada di dalam enclosure tertutup

Motor listrik adalah jantung pompa. Pada pompa submersible, motor tidak diletakkan terbuka begitu saja di air. Stator, rotor, dan bagian listrik ditempatkan dalam housing yang dirancang tertutup. Pada produk tertentu, motor dapat diisi cairan khusus atau menggunakan konfigurasi lain sesuai desain pabrikan, tetapi prinsip umumnya sama: air dari luar tidak boleh bebas masuk ke ruang listrik.

Enclosure juga harus cukup kuat menghadapi tekanan hidrostatik sesuai kedalaman kerja. Semakin dalam posisi pompa, tekanan air di sekelilingnya meningkat. Karena itu, spesifikasi kedalaman submersible maksimum dari pabrikan bukan angka dekoratif.

2. Shaft seal menjaga titik paling kritis: poros yang berputar

Masalah menarik muncul pada poros. Poros harus berputar untuk menggerakkan impeller, tetapi pada saat yang sama ruang motor harus tetap tertutup. Di sinilah mechanical seal atau shaft seal bekerja. Seal membentuk bidang kontak yang sangat rapat di sekitar poros sehingga rotasi masih memungkinkan, sementara cairan dari sisi pompa tidak mudah masuk ke ruang motor.

Beberapa desain memakai susunan seal ganda dan ruang minyak sebagai lapisan tambahan. Jika seal aus akibat usia, pasir, panas, getaran, atau operasi kering, kemampuan isolasi air dapat menurun. Ini salah satu alasan pemeriksaan seal penting pada pompa yang bekerja berat.

3. Cable entry bukan sekadar lubang tempat kabel masuk

Jalur kabel sering terlihat sederhana, tetapi justru menjadi titik rawan jika dirakit asal-asalan. Cable entry pompa submersible dirancang untuk menjepit, menyegel, dan mengurangi kemungkinan air merambat masuk ke motor. Pada sistem sumur dalam, penyambungan kabel tambahan juga harus menggunakan metode dan material yang memang dirancang untuk kondisi terendam.

Dokumentasi teknis pompa submersible industri bahkan secara eksplisit menyebut watertight cable entry sebagai fitur untuk mencegah air menembus motor. Karena itu, menyambung kabel dengan isolasi seadanya lalu menenggelamkannya bukan praktik yang dapat dianggap setara dengan sambungan submersible yang benar.

4. O-ring dan gasket menutup sambungan casing

Pompa terdiri dari beberapa bagian yang harus disatukan. Setiap sambungan berpotensi menjadi jalur masuk air. O-ring dan gasket mengisi celah mikroskopis di antara komponen sehingga enclosure tetap rapat. Masalahnya, karet seal dapat menua, terjepit, terpotong, mengeras, atau salah posisi setelah servis. Karena itu, membuka dan memasang kembali pompa membutuhkan ketelitian.

Apa Arti IP68 pada Pompa Submersible?

IP adalah singkatan dari Ingress Protection. Sistem klasifikasi ini dijelaskan dalam IEC 60529. Pada kode IP68, angka pertama “6” menunjukkan tingkat perlindungan tertinggi terhadap masuknya debu. Angka kedua “8” menunjukkan perlindungan terhadap perendaman berkelanjutan dalam air pada kondisi yang lebih berat daripada pengujian IPX7, dengan detail kondisi ditentukan oleh produsen.

Ini penting: IP68 bukan berarti semua produk boleh ditenggelamkan pada kedalaman berapa pun dan selama-lamanya. Dua pompa sama-sama bertanda IP68 bisa memiliki batas kedalaman kerja yang berbeda. Untuk keputusan instalasi, selalu gunakan nilai maksimum yang tertulis pada datasheet atau manual model pompa tersebut.

Cara Kerja Pompa Submersible: Mendorong Air dari Dalam Sumur

Berbeda dari pompa permukaan yang bekerja dengan menciptakan kondisi hisap dari atas, pompa submersible ditempatkan di dalam sumber air. Posisi ini membuat bagian hidroliknya sudah terisi air sehingga masalah priming jauh lebih kecil. Motor memutar poros, poros menggerakkan impeller, lalu energi mekanik diubah menjadi tekanan dan kecepatan aliran.

Pada pompa sumur dalam, beberapa impeller dapat disusun bertingkat. Setiap tahap menambah tekanan sehingga air mampu naik melalui pipa menuju permukaan, tandon, jaringan irigasi, atau titik penggunaan. Karena itu, pemilihan pompa tidak cukup hanya melihat “berapa watt”. Head total dan debit yang dibutuhkan justru menjadi parameter utama.

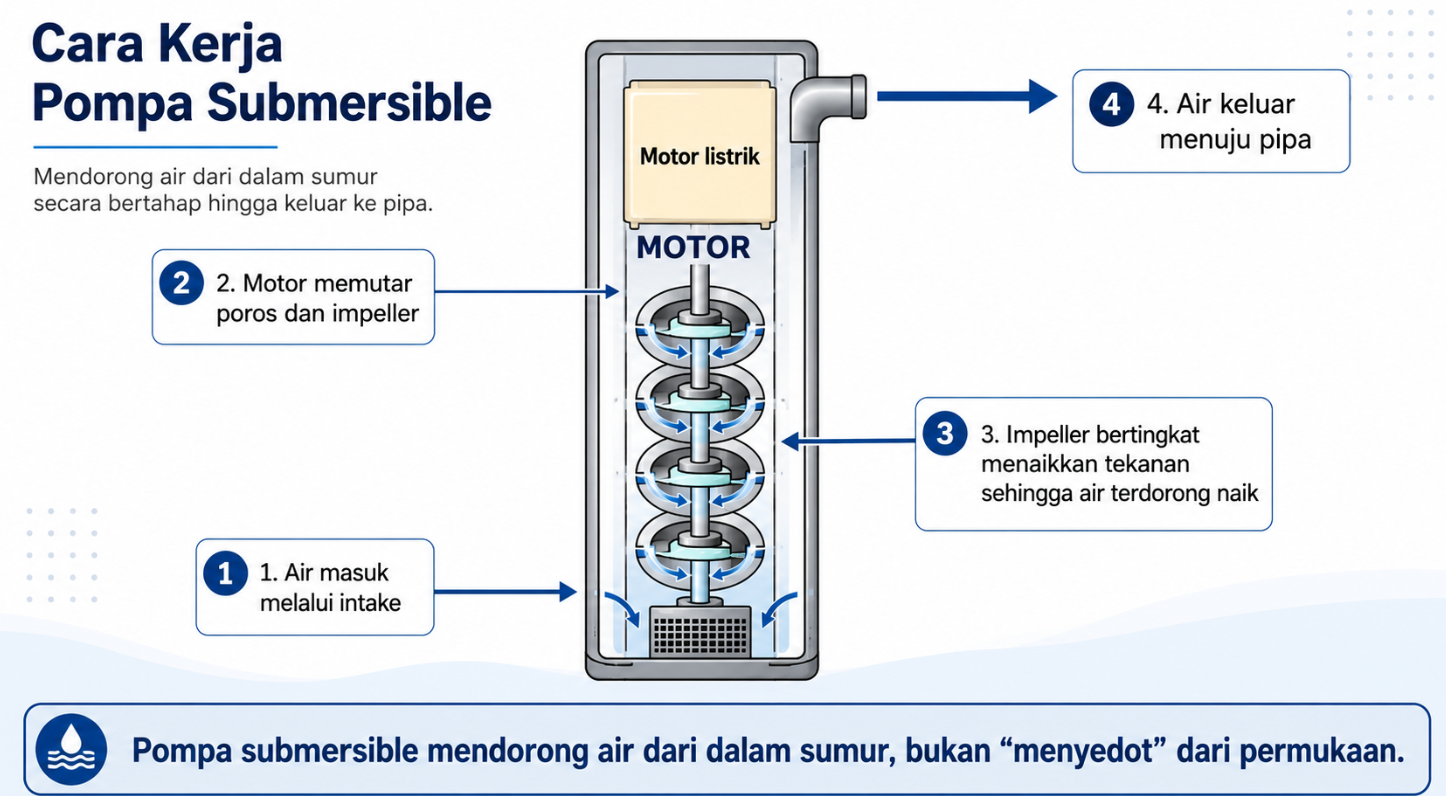

Gambar 2. Prinsip sederhana pompa submersible: motor memutar impeller untuk menaikkan tekanan dan mendorong air ke permukaan.

Kalau Aman Terendam, Kenapa Pompa Tetap Bisa Rusak?

Karena “aman terendam” hanya berlaku ketika seluruh sistem masih berada dalam kondisi desainnya. Pompa submersible adalah mesin elektro-mekanik. Seal bisa aus, bearing bisa longgar, kabel dapat terluka saat diturunkan ke sumur, tegangan bisa tidak stabil, pompa dapat bekerja di luar titik operasi yang sesuai, dan air bisa mengandung pasir atau material abrasif.

Salah satu musuh yang sering dilupakan adalah dry running. Banyak pompa submersible mengandalkan cairan di sekitarnya untuk membantu pendinginan dan kondisi operasi hidrolik. Jika permukaan air turun di bawah posisi intake atau pompa bekerja tanpa suplai air yang cukup, temperatur dapat meningkat dan komponen bisa cepat rusak. Karena itu, level sensor, proteksi dry-run, dan penempatan pompa yang benar menjadi penting pada aplikasi yang debit sumber airnya berubah-ubah.

Faktor Keamanan yang Tidak Boleh Diabaikan

• Proteksi kebocoran arus. Gunakan proteksi listrik sesuai manual dan standar instalasi yang berlaku, misalnya RCD/ELCB bila dipersyaratkan. Tujuannya memutus suplai ketika terdeteksi kebocoran arus ke tanah.
• Grounding atau pembumian. Untuk sistem yang mensyaratkannya, grounding harus dilakukan dengan benar. Jangan menganggap casing logam otomatis aman tanpa sistem pembumian yang sesuai.
• Kabel sesuai untuk penggunaan submersible. Kabel harus memiliki rating dan konstruksi yang sesuai dengan lingkungan basah atau terendam. Kerusakan selubung kabel adalah titik risiko serius.
• Sambungan kabel kedap air. Jika kabel perlu diperpanjang, gunakan joint kit atau metode sambungan yang memang disetujui untuk penggunaan submersible.
• Proteksi motor. Overload, over/under-voltage, kehilangan fasa pada sistem tiga fasa, serta dry running perlu dipertimbangkan sesuai jenis motor dan controller.
• Pekerjaan listrik oleh tenaga kompeten. Pemasangan atau servis pada sisi listrik sebaiknya dilakukan oleh teknisi yang memahami standar keselamatan. Jangan menguji kebocoran dengan menyentuh air atau casing saat sistem bertegangan.

7 Kesalahan Umum yang Bisa Membuat Pompa Submersible Bermasalah

1. Memilih pompa dari watt saja. Pompa 750 W tidak otomatis cocok untuk semua sumur. Head, debit, diameter sumur, level air dinamis, panjang pipa, dan rugi gesek harus dihitung.
2. Menurunkan pompa dengan menarik kabel listrik. Kabel bukan tali pengangkat. Tarikan mekanis dapat merusak cable entry atau selubung kabel.
3. Membuat sambungan kabel seadanya. Isolasi listrik biasa tidak otomatis menjadi sambungan submersible yang aman untuk jangka panjang.
4. Menempatkan pompa terlalu dekat dasar sumur. Endapan pasir atau lumpur dapat tersedot dan mempercepat keausan bagian hidrolik.
5. Mengabaikan dry running. Saat level air turun, pompa dapat kehilangan pendinginan dan bekerja tanpa suplai air yang memadai.
6. Mengabaikan diameter dan jalur pipa. Pipa terlalu kecil atau terlalu panjang meningkatkan rugi tekanan dan menurunkan debit aktual.
7. Menganggap IP68 berarti bebas perawatan. IP68 adalah kelas perlindungan enclosure, bukan jaminan bahwa seal, bearing, kabel, dan sistem listrik tidak akan pernah aus.

Bagaimana Memilih Pompa Submersible yang Tepat?

Daripada mulai dari merek atau daya motor, mulailah dari kebutuhan air dan kondisi sumber. Untuk sumur, data yang ideal mencakup kedalaman sumur, static water level, dynamic water level saat dipompa, elevasi tujuan, panjang dan diameter pipa, debit yang diinginkan, kualitas air, serta ketersediaan listrik atau sumber energi lain.

Dari data tersebut, barulah total dynamic head (TDH) dapat diperkirakan dan kurva performa pompa dibaca. Titik kerja sebaiknya berada pada area operasi yang direkomendasikan pabrikan. Pompa yang terlalu kecil tidak mencapai debit, sedangkan pompa yang terlalu besar dapat membuat sistem boros, menimbulkan tekanan berlebih, atau beroperasi jauh dari titik efisien.

Pompa Submersible dan Tenaga Surya: Kombinasi yang Masuk Akal?

Sangat mungkin, dan justru banyak aplikasi pertanian atau sumber air terpencil memakai konfigurasi ini. Panel surya menghasilkan listrik DC. Controller pompa surya mengatur daya yang masuk, melakukan fungsi proteksi tertentu, dan pada sistem tertentu mengubah atau mengendalikan karakter listrik agar sesuai dengan motor pompa. Pompa kemudian mendorong air ke tandon atau langsung ke jaringan irigasi sesuai desain.

Keuntungan pendekatan ini adalah energi dapat diproduksi di lokasi tanpa harus menunggu jaringan PLN menjangkau sumur. Namun sizing-nya tidak boleh disederhanakan menjadi “pompa 1.000 watt berarti panel harus 1.000 Wp”. Radiasi matahari berubah, temperatur panel memengaruhi output, controller memiliki batas kerja, motor punya karakter starting, dan kebutuhan head/debit menentukan daya hidrolik yang sebenarnya diperlukan.

Gambar 3. Cluster sistem: panel surya -> controller -> pompa submersible -> tandon/irigasi.

Alt text WordPress: sistem pompa submersible tenaga surya untuk sumur dan irigasi

Internal Link yang Disarankan untuk Cluster SansPower

FAQ Pompa Submersible

Apakah pompa submersible benar-benar boleh terendam air?

Ya, jika model tersebut memang dirancang sebagai pompa submersible dan digunakan sesuai batas kedalaman, suhu cairan, jenis cairan, dan ketentuan instalasi dari pabrikan.

Apakah semua pompa submersible pasti IP68?

Tidak boleh diasumsikan. Banyak produk submersible memiliki enclosure class IP68, tetapi pengguna tetap harus memeriksa datasheet model tertentu dan kondisi perendamannya.

Apa yang terjadi jika mechanical seal bocor?

Air dapat masuk melewati batas yang seharusnya terisolasi. Dampaknya bisa berupa kontaminasi ruang seal/minyak, penurunan tahanan isolasi, kegagalan motor, atau proteksi listrik trip.

Bolehkah kabel pompa submersible disambung?

Bisa pada aplikasi yang memang memerlukan perpanjangan kabel, tetapi sambungan harus menggunakan metode atau joint kit yang ditujukan untuk kondisi submersible. Sambungan seadanya tidak direkomendasikan.

Kenapa pompa submersible kadang mati setelah dipakai lama?

Penyebabnya dapat beragam: overload, dry running, tegangan tidak sesuai, impeller tersumbat, bearing/seal aus, proteksi termal bekerja, masalah controller, atau gangguan pada kabel. Diagnosis harus dilakukan dengan pengukuran dan inspeksi yang aman.

Apakah pompa submersible cocok untuk tenaga surya?

Ya. Sistem pompa tenaga surya dapat memakai pompa submersible DC atau pompa AC dengan controller/inverter yang sesuai. Sizing harus melihat head, debit, kurva pompa, radiasi matahari, karakter motor, dan batas controller.

Kesimpulan: Yang Ditenggelamkan Bukan “Listrik Telanjang”, tetapi Sistem yang Direkayasa Kedap

Pompa submersible dapat bekerja di dalam air karena bagian listriknya dibuat terisolasi dari lingkungan melalui beberapa lapisan proteksi. Housing motor, mechanical seal, O-ring, cable entry, kabel submersible, dan desain enclosure bekerja bersama menjaga air tetap berada di luar bagian yang membawa arus. IP68 memberi petunjuk bahwa enclosure dirancang untuk kondisi perendaman, tetapi batas nyata penggunaan tetap mengikuti spesifikasi pabrikan.

Jadi pertanyaan yang lebih tepat bukan “kok listrik bisa dicemplungkan ke air?”, melainkan “bagaimana insinyur memastikan air tidak pernah mendapat jalur menuju bagian listrik?”. Begitu melihatnya dari sudut itu, desain pompa submersible menjadi jauh lebih masuk akal – dan sekaligus menjelaskan kenapa kesalahan kabel, seal, pemasangan, atau proteksi listrik tidak boleh dianggap sepele.
