Alat Ukur Radiasi Matahari: Pyranometer, W/m² & Cara Kerjanya

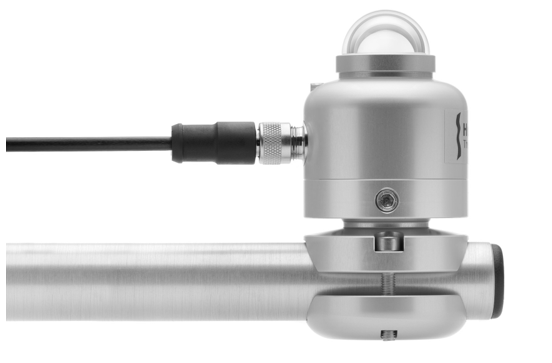

Gambar 1. Pyranometer modern SR05 yang dipasang pada dudukan pengukuran. Foto: Pieter Werken/Wikimedia Commons, CC BY-SA 4.0.

Kalau Anda berdiri di bawah matahari pukul 12 siang, Anda mungkin berkata, “Panas sekali.” Masalahnya, kata panas tidak memberi angka. Dua hari bisa sama-sama terasa terik, padahal energi matahari yang sampai ke permukaan berbeda. Untuk sistem panel surya, stasiun cuaca, pertanian, atau penelitian, perbedaan itu penting. Kita butuh alat yang tidak sekadar melihat matahari, tetapi mampu mengatakan: seberapa besar daya radiasi yang benar-benar sedang datang sekarang?

Di sinilah alat ukur radiasi matahari bekerja. Kalau kendaraan punya speedometer untuk memberi tahu seberapa cepat kita bergerak, dunia energi surya punya pyranometer untuk menunjukkan seberapa kuat radiasi matahari yang diterima sebuah permukaan. Hasilnya bukan “terik”, “mendung”, atau “lumayan panas”, melainkan angka yang dapat direkam, dibandingkan, dan digunakan untuk mengambil keputusan teknis.

Apa Itu Alat Ukur Radiasi Matahari?

Alat ukur radiasi matahari adalah instrumen yang mengukur energi radiasi dari matahari yang diterima pada suatu permukaan. Dalam konteks energi surya, nilai yang paling sering dibicarakan adalah irradiance: laju daya radiasi yang mengenai tiap meter persegi permukaan pada saat tertentu. Karena itu, satuan yang umum dipakai adalah W/m².

Pyranometer merupakan salah satu instrumen utama untuk mengukur radiasi matahari hemisfer. Menurut Campbell Scientific, pyranometer mengubah radiasi matahari global yang diterimanya menjadi sinyal listrik yang dapat diukur. Hukseflux juga menjelaskan pyranometer sebagai alat untuk mengukur solar irradiance dari bidang pandang hemisfer yang jatuh pada permukaan datar. ISO 9060 digunakan sebagai acuan spesifikasi dan klasifikasi instrumen pengukuran radiasi matahari hemisfer dan langsung.

Pyranometer: “Speedometer” Matahari yang Membaca W/m²

Analogi speedometer cukup membantu karena keduanya mengubah fenomena fisik menjadi angka yang mudah dibaca. Speedometer memberi tahu km/jam. Pyranometer memberi tahu W/m². Namun angka W/m² bukan suhu. Ketika sensor menunjukkan 850 W/m², artinya pada saat itu setiap satu meter persegi bidang pengukuran menerima sekitar 850 watt daya radiasi matahari.

Angka tersebut juga tidak berarti panel surya seluas satu meter persegi pasti menghasilkan listrik 850 watt. Panel hanya mengubah sebagian energi radiasi menjadi listrik. Efisiensi modul, suhu sel, sudut datang cahaya, shading, mismatch, kabel, inverter, dan rugi-rugi sistem tetap ikut menentukan output aktual.

Bagaimana Cara Kerja Pyranometer?

Pada banyak pyranometer kelas meteorologi dan solar-energy, radiasi matahari masuk melalui kubah optik lalu diterima elemen sensor, misalnya thermopile. Sensor merespons energi radiasi dan menghasilkan sinyal listrik yang proporsional terhadap irradiance. Sinyal kemudian dibaca data logger atau perangkat monitoring dan dikonversi menjadi W/m² menggunakan sensitivitas atau kalibrasi sensor.

Kubah pada pyranometer bukan sekadar penutup transparan. Desain optik membantu sensor menerima radiasi dari area langit yang luas sekaligus melindungi elemen sensitif dari lingkungan. Pada pemasangan yang benar, pyranometer juga harus diratakan dan ditempatkan agar tidak terkena bayangan tiang, kabel, bangunan, pohon, atau modul lain yang tidak seharusnya menghalangi bidang pandangnya.

Apa yang Dimaksud Solar Irradiance?

Solar irradiance adalah besarnya daya radiasi matahari yang diterima per satuan luas. Bayangkan keran air. Debit sesaat menunjukkan seberapa deras air mengalir sekarang. Irradiance bekerja mirip: ia menunjukkan seberapa besar “aliran daya matahari” yang tersedia pada suatu saat. Karena berubah sepanjang hari, pembacaan pagi, siang, sore, saat mendung, dan saat langit cerah bisa sangat berbeda.

Catatan: rentang di atas hanya ilustrasi untuk membantu pembaca. Nilai aktual bergantung pada lokasi, waktu, kondisi atmosfer, orientasi sensor, dan cuaca.

W/m² Bukan kWh/m²: Dua Istilah yang Sering Tertukar

Irradiance dalam W/m² adalah daya sesaat. Sementara irradiation atau insolation menggambarkan energi yang terakumulasi selama periode tertentu dan sering dinyatakan dalam Wh/m² atau kWh/m². Jika irradiance adalah “kecepatan aliran”, maka irradiation lebih mirip “total volume” yang terkumpul setelah beberapa jam. Perbedaan ini penting saat membaca data potensi energi surya harian atau bulanan.

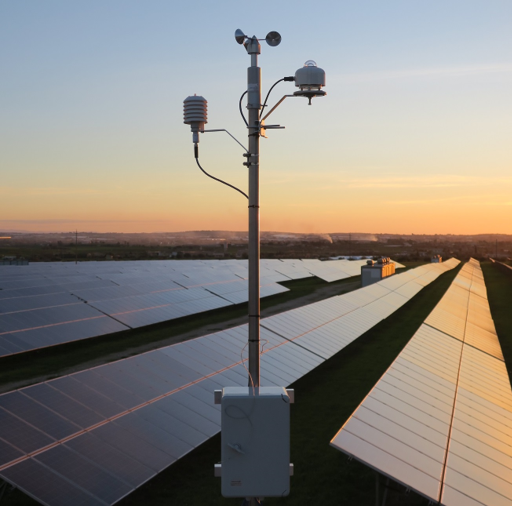

Gambar 2. Pyranometer sebagai bagian dari stasiun meteorologi di area sistem PV. Foto: Arthurcala/Wikimedia Commons, CC BY-SA 3.0.

Alt text WordPress: pyranometer stasiun cuaca monitoring PLTS

Jenis Alat Ukur Radiasi Matahari: Tidak Semuanya Pyranometer

Istilah alat ukur radiasi matahari sebenarnya mencakup beberapa instrumen. Pemilihannya tergantung jenis radiasi atau tujuan pengukuran. Menyamakan semua sensor matahari sebagai pyranometer bisa membuat data yang diperoleh tidak sesuai dengan kebutuhan.

GHI dan POA Irradiance: Posisi Sensor Bisa Mengubah Makna Data

Pyranometer yang dipasang horizontal biasa digunakan untuk mengukur Global Horizontal Irradiance atau GHI. Pada aplikasi PV, sensor juga dapat dipasang mengikuti kemiringan modul untuk mengukur plane-of-array irradiance atau POA. Data POA sering lebih dekat dengan kondisi radiasi yang benar-benar diterima permukaan panel, sehingga berguna untuk analisis performa sistem.

Karena orientasi berpengaruh, membandingkan dua sensor yang dipasang pada sudut berbeda tanpa memahami konfigurasi dapat menghasilkan kesimpulan yang keliru. Data radiasi harus selalu dibaca bersama informasi posisi, kemiringan, arah, waktu, dan kondisi lingkungan.

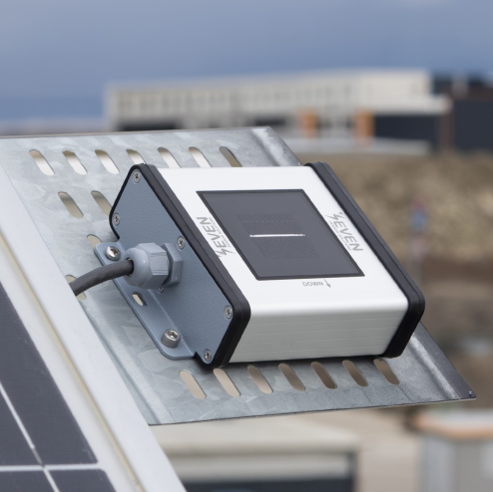

Gambar 3. PV reference cell yang dipasang pada bidang array untuk pengukuran irradiance. Foto: SerkanEmr/Wikimedia Commons, CC BY-SA 4.0.

Alt text WordPress: PV reference cell pengukuran irradiance panel surya

Kenapa Lux Meter Tidak Sama dengan Pyranometer?

Ini salah satu kekeliruan yang paling sering muncul. Lux meter mengukur illuminance, yaitu tingkat pencahayaan yang dibobot menurut sensitivitas mata manusia. Pyranometer mengukur energi radiasi matahari sebagai daya per luas. Walaupun keduanya sama-sama bereaksi terhadap cahaya, tujuan, respons spektral, kalibrasi, dan satuannya berbeda. Karena itu, lux meter tidak boleh dianggap sebagai pengganti langsung pyranometer untuk analisis performa PLTS.

Untuk Apa Data Radiasi Matahari Dipakai?

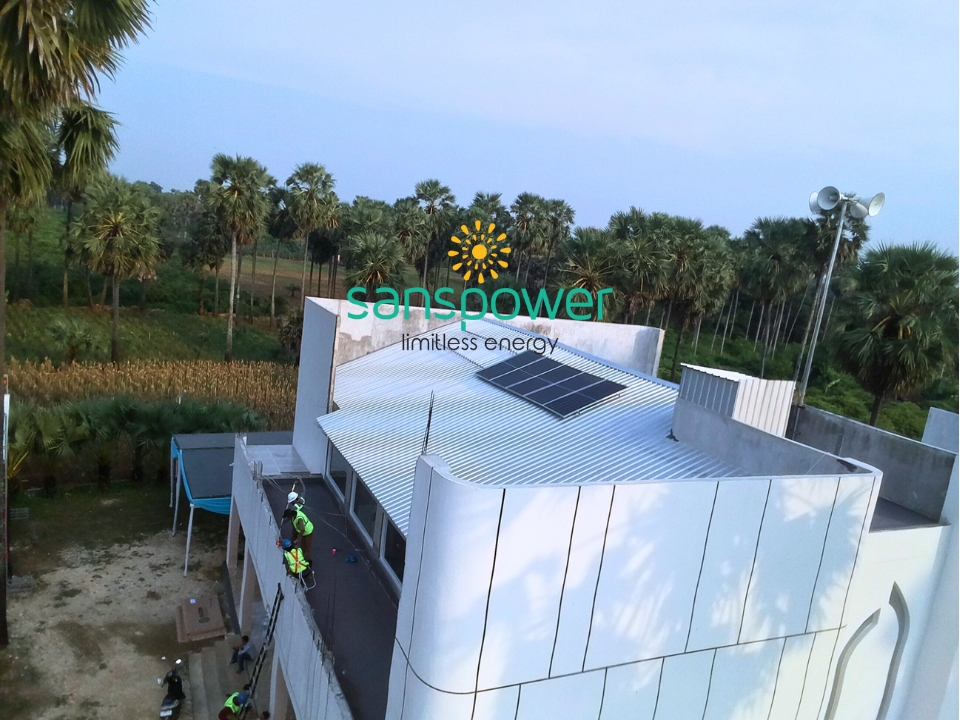

1. Monitoring Performa Panel Surya

Pyranometer membantu menjawab pertanyaan penting: apakah output panel rendah karena matahari memang sedang lemah, atau karena ada masalah pada sistem? Jika irradiance tinggi tetapi keluaran listrik jauh di bawah ekspektasi, teknisi dapat menelusuri faktor seperti shading, kotoran, suhu modul, mismatch, koneksi, inverter, atau gangguan komponen.

2. Perencanaan Pompa Air Tenaga Surya

Pada sistem pompa air tenaga surya, energi yang tersedia dari panel sangat dipengaruhi radiasi matahari. Data irradiance dan data energi surya harian membantu perencana menilai kapasitas array PV, jam operasi efektif, strategi penyimpanan air, serta kecocokan antara kebutuhan debit, total head, dan karakteristik pompa. Ini penting terutama pada pertanian yang membutuhkan air dalam volume besar dan jadwal yang konsisten.

3. Pertanian dan Agro-meteorologi

Radiasi matahari berkaitan dengan proses fotosintesis, evapotranspirasi, kebutuhan air tanaman, dan kondisi mikroklimat. Dalam stasiun agro-meteorologi, sensor radiasi sering digunakan bersama sensor suhu, kelembapan, curah hujan, tekanan, dan kecepatan angin.

4. Riset Cuaca dan Iklim

Data radiasi membantu peneliti memahami pertukaran energi antara matahari, atmosfer, dan permukaan bumi. Rekaman jangka panjang dapat digunakan untuk melihat variasi harian, musiman, serta karakteristik lokasi.

Cara Membaca Data Pyranometer dalam Situasi Nyata

Misalkan data logger menampilkan 820 W/m² pada pukul 11.45. Angka itu memberi konteks bagi teknisi PLTS. Jika sistem 5 kWp hanya menghasilkan daya 800 watt pada saat sensor POA menunjukkan irradiance kuat, ada alasan untuk memeriksa sistem lebih lanjut. Namun jika irradiance hanya 180 W/m² karena awan tebal, keluaran yang rendah mungkin sepenuhnya normal.

Hal yang sama berlaku pada pompa surya. Ketika pompa melambat atau debit turun, jangan langsung menyalahkan motor atau controller. Periksa apakah irradiance juga sedang turun. Data sensor membantu memisahkan masalah “sumber energi” dari masalah “peralatan”. Inilah nilai utama alat ukur: ia mengubah dugaan menjadi data.

Tips Memilih Alat Ukur Radiasi Matahari

• Tentukan tujuan pengukuran. Monitoring sederhana, audit performa PLTS, riset, dan kalibrasi memerlukan tingkat akurasi berbeda.
• Periksa klasifikasi dan spesifikasi teknis. Untuk aplikasi profesional, perhatikan kesesuaian dengan ISO 9060, respons spektral, response time, directional response, dan ketidakpastian kalibrasi.
• Cocokkan output dengan data logger atau controller. Sensor dapat memakai sinyal analog maupun digital; kompatibilitas komunikasi harus diperiksa sejak awal.
• Perhatikan instalasi. Leveling, orientasi, kemiringan, bidang pandang, dan kemungkinan shading sangat memengaruhi kualitas data.
• Pertimbangkan perawatan. Kubah atau diffuser yang kotor, berembun, atau tertutup debu dapat mengganggu pembacaan.
• Jangan melupakan kalibrasi. Sensor yang digunakan untuk pengukuran serius perlu mengikuti interval dan prosedur kalibrasi sesuai rekomendasi pabrikan dan kebutuhan aplikasi.

Kesalahan Umum yang Membuat Data Radiasi Menyesatkan

• Memasang pyranometer di lokasi yang sesekali tertutup bayangan antena, tiang, pohon, atau kabel.
• Membiarkan permukaan sensor kotor dalam waktu lama.
• Membandingkan data GHI dan POA seolah keduanya berasal dari bidang pengukuran yang sama.
• Menggunakan faktor sensitivitas atau konfigurasi data logger yang salah.
• Menganggap W/m² sama dengan suhu udara atau sama dengan lux.
• Mengambil satu pembacaan sesaat lalu menggunakannya untuk menyimpulkan potensi energi harian tanpa data waktu yang memadai.

FAQ: Alat Ukur Radiasi Matahari

Apa nama alat untuk mengukur radiasi matahari?

Alat yang paling umum adalah pyranometer untuk radiasi hemisfer/global. Ada juga pyrheliometer untuk radiasi langsung dan PV reference cell untuk monitoring irradiance pada sistem fotovoltaik.

Apa satuan yang digunakan pyranometer?

Solar irradiance umumnya dinyatakan dalam watt per meter persegi atau W/m².

Apakah pyranometer sama dengan lux meter?

Tidak. Pyranometer mengukur daya radiasi matahari per luas, sedangkan lux meter mengukur tingkat pencahayaan berdasarkan respons visual manusia.

Apakah semua PLTS wajib memakai pyranometer?

Tidak selalu. Sistem kecil dapat beroperasi tanpa pyranometer, tetapi sensor irradiance sangat berguna untuk commissioning, monitoring performa, diagnosis masalah, dan evaluasi energi pada instalasi yang membutuhkan data lebih serius.

Kenapa angka W/m² berubah cepat saat ada awan?

Awan dapat mengurangi radiasi langsung dan mengubah komponen radiasi difus. Karena irradiance adalah pembacaan daya sesaat, perubahan kondisi langit dapat terlihat cepat pada data sensor.

Apakah 1.000 W/m² berarti panel 1.000 Wp pasti menghasilkan 1.000 watt?

Tidak. Rating Wp ditentukan pada kondisi uji tertentu. Output aktual dipengaruhi irradiance, suhu modul, orientasi, shading, efisiensi inverter, mismatch, dan rugi-rugi lainnya.

Kesimpulan: Matahari Bisa “Diukur”, Bukan Hanya Dirasakan

Matahari memang tidak punya speedometer, tetapi kita punya cara untuk mengetahui seberapa kuat energinya pada suatu saat. Pyranometer mengubah radiasi yang tidak terlihat sebagai angka menjadi data W/m² yang dapat digunakan untuk monitoring PLTS, riset cuaca, pertanian, sampai perencanaan sistem pompa air tenaga surya.

Bagi pengguna energi surya, data ini membuat keputusan menjadi lebih rasional. Ketika output turun, kita dapat melihat kondisi irradiance. Ketika memilih kapasitas sistem, kita punya dasar pengukuran. Ketika membandingkan performa dari hari ke hari, kita tidak hanya mengandalkan kesan “hari ini panas”. Data radiasi memberi bahasa yang sama untuk matahari, panel, controller, inverter, dan beban.
