Konektor MC4 Solar Panel: Fungsi, Cara Pasang, dan Kesalahan yang Harus Dihindari

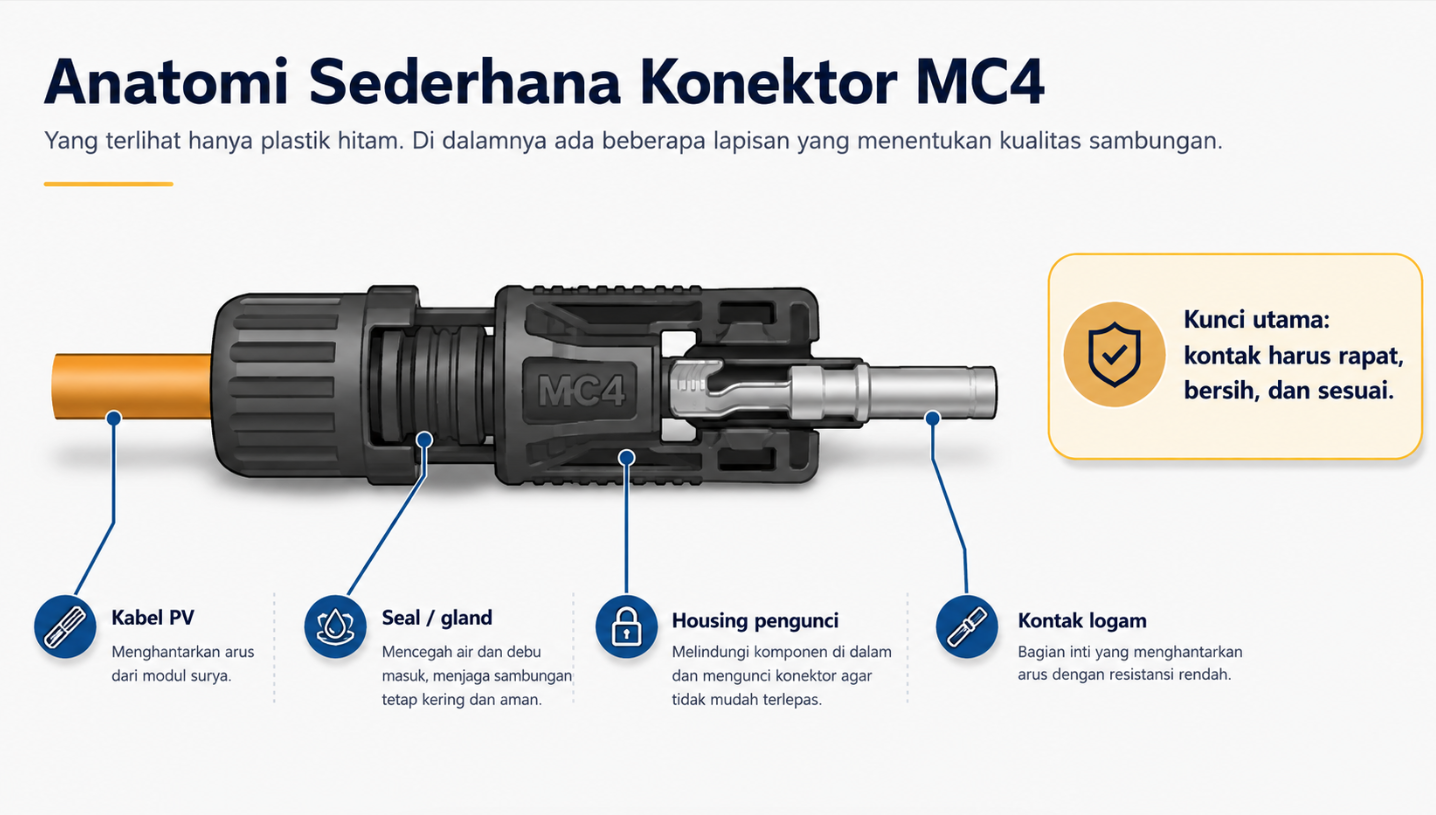

Ilustrasi 1. Anatomi sederhana konektor MC4: kabel PV, seal/gland, housing pengunci, dan kontak logam.

Bayangkan sebuah sistem panel surya senilai jutaan hingga puluhan juta rupiah. Ada modul surya, inverter atau controller, kabel khusus PV, struktur, proteksi, dan pekerjaan instalasi. Lalu di antara semua komponen mahal itu terdapat benda hitam kecil yang sering tidak mendapat banyak perhatian: konektor MC4.

Ukuran fisiknya kecil. Harganya relatif kecil dibandingkan seluruh sistem. Tetapi ia berada tepat di jalur tempat listrik DC mengalir dari panel surya menuju perangkat berikutnya. Artinya, jika titik sambung ini bermasalah, efeknya tidak berhenti pada konektornya saja.

Konektor yang longgar, crimp yang buruk, seal yang tidak rapat, atau pasangan konektor yang sebenarnya tidak kompatibel dapat menciptakan sambungan dengan hambatan tinggi. Hasil akhirnya bisa berupa penurunan performa, pemanasan lokal, kerusakan konektor, bahkan risiko keselamatan pada instalasi.

Jadi, jika panel surya adalah “pabrik listrik” dan inverter adalah “penerjemah bahasa listrik”, maka konektor MC4 adalah seperti jabat tangan antara dua bagian sistem. Jabat tangan yang benar terasa sederhana. Jabat tangan yang salah dapat membuat seluruh percakapan kacau.

Apa Itu Konektor MC4?

Konektor MC4 adalah jenis konektor listrik yang sangat umum digunakan pada instalasi fotovoltaik untuk membuat sambungan kabel DC antar-modul atau antara rangkaian panel dengan kabel menuju perangkat berikutnya. Di pasar, istilah “MC4” juga sering dipakai secara umum untuk menyebut konektor PV berpengunci dengan bentuk serupa.

Secara fisik konektor ini biasanya memiliki housing polimer, kontak logam, mekanisme pengunci, serta seal untuk membantu menjaga sambungan terhadap lingkungan. Namun bagian yang paling penting justru tidak selalu terlihat dari luar: kualitas kontak listrik di dalamnya.

Sebuah konektor dapat terlihat sudah tersambung, tetapi jika kontak logam tidak ter-crimp dengan benar, kabel tidak sesuai, atau pasangan konektornya tidak cocok, sambungan tersebut bisa menjadi titik lemah.

Kenapa Konektor Sekecil Ini Sangat Penting?

Karena arus listrik tidak peduli apakah komponen yang dilewatinya terlihat mahal atau murah. Ia hanya mengikuti jalur yang tersedia. Bila jalur tersebut memiliki sambungan yang baik, energi dapat mengalir dengan efisien. Bila sambungannya buruk, titik itu dapat berubah menjadi “leher botol” dalam sistem.

Di instalasi panel surya, konektor berada di luar ruangan selama bertahun-tahun. Ia menghadapi panas, hujan, kelembapan, debu, perubahan temperatur, tarikan kabel, dan getaran. Karena itu konektor bukan sekadar penyambung dua kabel; ia juga harus mempertahankan kualitas kontak dan perlindungan mekanis selama masa operasi.

Yang membuatnya menarik dari sisi SEO sekaligus edukasi adalah satu fakta sederhana: banyak orang membeli panel dan inverter dengan sangat teliti, tetapi konektor sering dianggap aksesori. Padahal listrik melewati semuanya.

Ilustrasi 2. Posisi konektor MC4 di rantai energi: panel surya → konektor → kabel → inverter/controller.

Bagaimana Sambungan Buruk Bisa Menjadi Panas?

Bayangkan dua permukaan logam yang seharusnya saling menempel rapat. Jika keduanya hanya bersentuhan sebagian, area kontak efektif menjadi lebih kecil. Hambatan lokal bisa meningkat. Ketika arus DC melewati titik tersebut, sebagian energi berubah menjadi panas di lokasi yang sangat sempit.

Itulah mengapa sambungan yang bermasalah dapat terasa atau terlihat panas meskipun kabel di sekitarnya tampak normal. Dalam kasus tertentu, panas berulang dapat mempercepat degradasi material, mengubah warna housing, melemahkan seal, atau merusak konektor lebih jauh.

Panas pada konektor bukan berarti “plastiknya jelek” secara otomatis. Sering kali ia adalah gejala bahwa kualitas kontak listrik, pemilihan pasangan konektor, atau proses pemasangan perlu diperiksa.

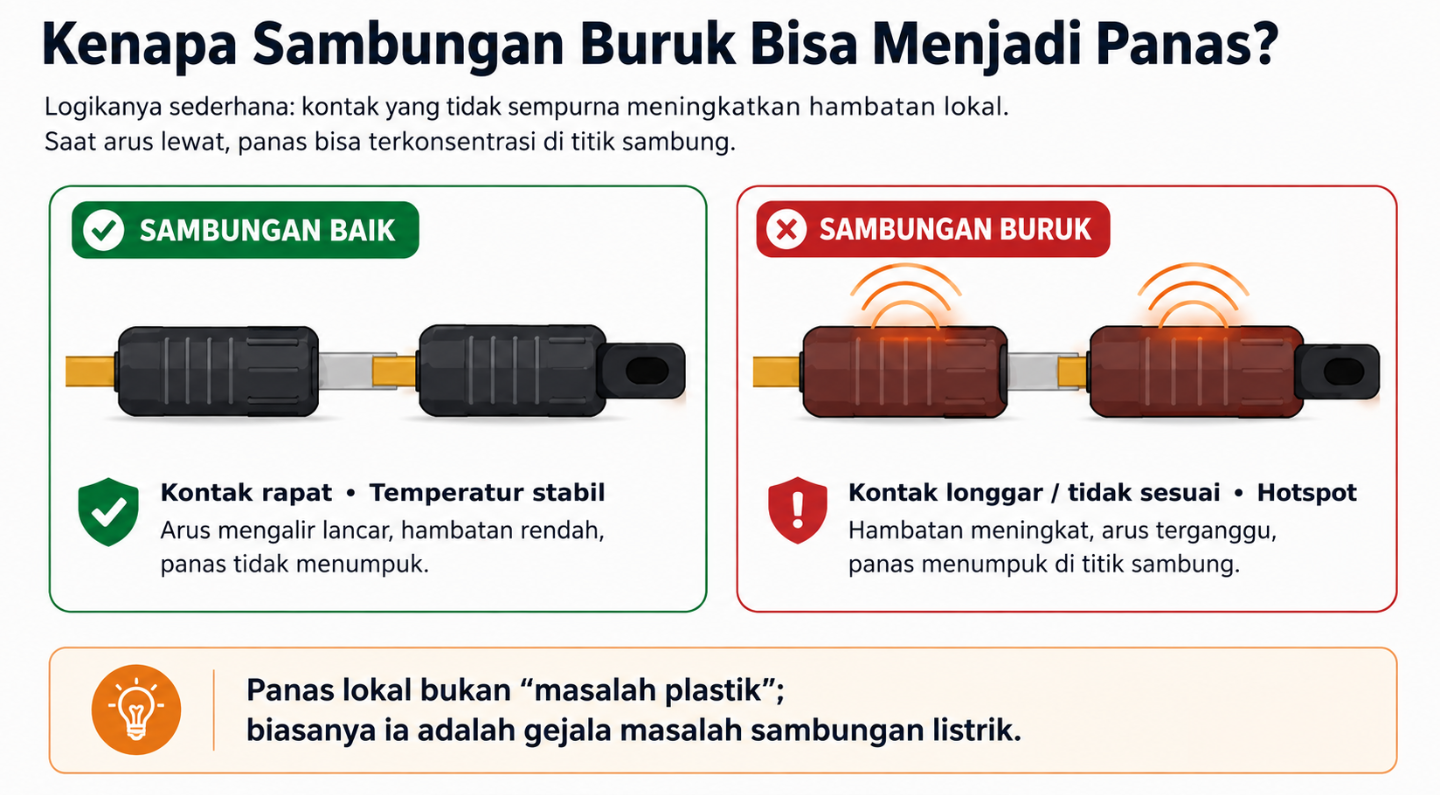

Ilustrasi 3. Perbandingan sambungan baik dan sambungan buruk yang dapat menjadi titik panas atau hotspot.

Kesalahan Paling Menjebak: “Bentuknya Sama, Berarti Cocok”

Ini salah satu kesalahan yang paling mudah terjadi di lapangan. Dua konektor dari merek atau seri berbeda terlihat sangat mirip. Keduanya bahkan mungkin bisa saling masuk dan terkunci. Lalu muncul kesimpulan: “berarti kompatibel”.

Padahal bentuk luar hanyalah satu bagian. Dimensi kontak logam, material, gaya jepit, toleransi mekanis, seal, dan karakteristik termal dapat berbeda. Karena itu prinsip yang lebih aman adalah menggunakan pasangan konektor yang memang dinyatakan kompatibel oleh produsen dan mengikuti sistem konektor yang sama.

Dalam instalasi profesional, “bisa dipasang” dan “dirancang untuk dipasangkan” adalah dua hal berbeda. Perbedaan kecil yang tidak terlihat mata dapat menjadi penting setelah konektor membawa arus selama berjam-jam di bawah panas matahari.

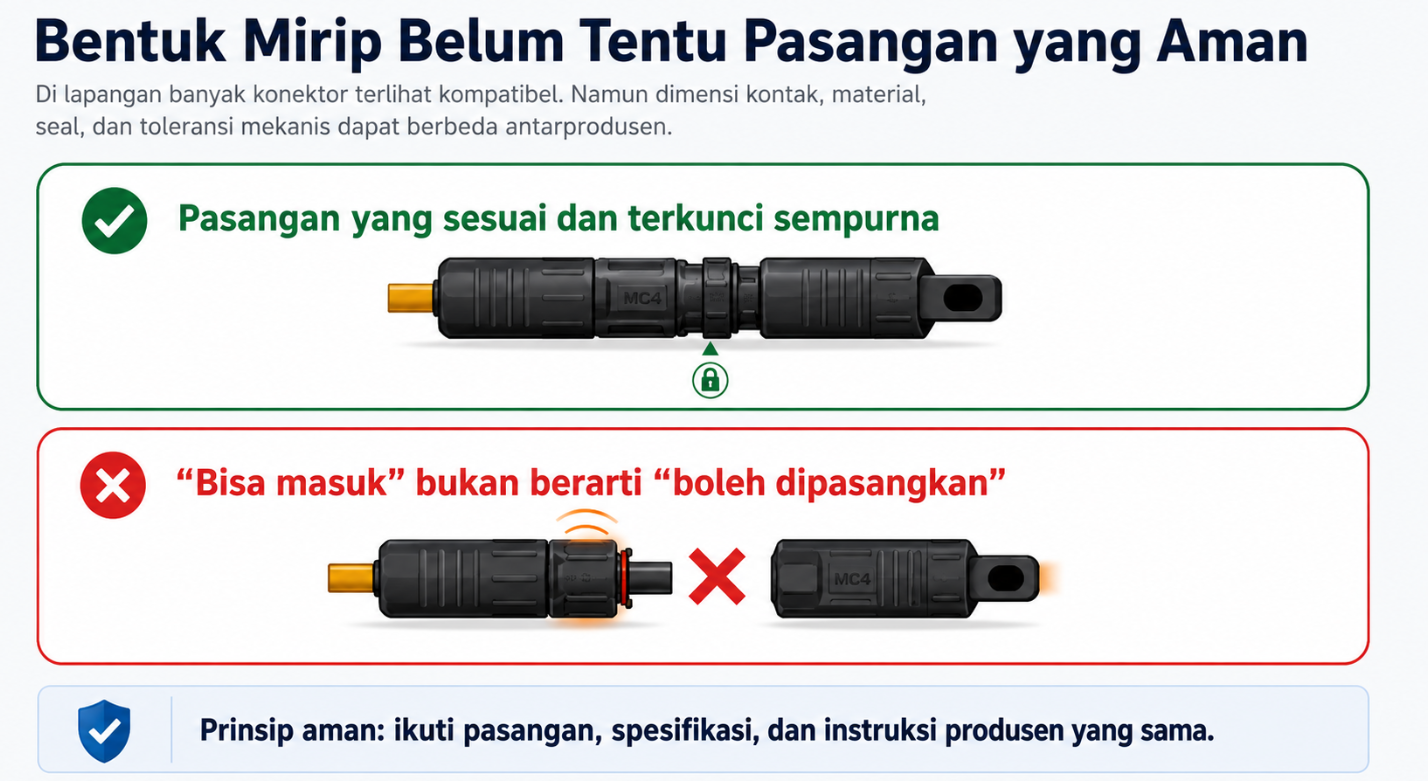

Ilustrasi 4. Konektor yang terlihat mirip belum tentu aman untuk dipasangkan. Ikuti pasangan dan spesifikasi produsen.

6 Kesalahan Kecil yang Sering Membuat Masalah Besar

• Crimp kontak logam tidak sempurna

Crimp terlalu longgar dapat menghasilkan kontak yang buruk. Crimp berlebihan atau salah posisi juga dapat merusak konduktor atau kontak. Karena itu proses crimp harus menggunakan komponen dan alat yang sesuai.

• Kabel PV tidak sesuai dengan konektor

Konektor dirancang untuk rentang ukuran dan karakteristik kabel tertentu. Menggunakan kabel yang terlalu kecil, terlalu besar, atau tidak sesuai dapat memengaruhi kekuatan mekanis dan kualitas sealing.

• Seal atau gland tidak terpasang dengan benar

Seal yang tidak rapat membuat perlindungan terhadap lingkungan menurun. Pada instalasi luar ruang, masalah ini dapat berkembang perlahan dan baru terlihat setelah beberapa waktu.

• Mencampur konektor hanya karena bentuknya mirip

Konektor dari produsen atau seri berbeda sebaiknya tidak dianggap otomatis kompatibel. Gunakan pasangan yang direkomendasikan dan terdokumentasi.

• Konektor tidak terkunci penuh

Sambungan yang belum terkunci sempurna dapat menjadi longgar akibat tarikan kabel, gerakan, atau siklus temperatur.

• Mencabut konektor ketika sistem sedang berbeban

Sistem PV bekerja dengan tegangan DC yang dapat berbahaya. Memutus sambungan di bawah beban berpotensi menimbulkan busur listrik. Pekerjaan pada konektor sebaiknya dilakukan oleh personel kompeten dengan prosedur isolasi yang benar.

Ilustrasi 5. Enam kesalahan pemasangan konektor MC4 yang perlu dihindari pada instalasi panel surya.

Apakah Konektor MC4 Bisa Rusak Tanpa Terlihat dari Jauh?

Bisa. Banyak masalah konektor pada tahap awal tidak terlihat dari permukaan. Sistem masih menghasilkan listrik, inverter masih menyala, dan panel tampak normal. Masalah baru terdeteksi ketika dilakukan inspeksi atau ketika gejalanya sudah berkembang.

Tanda yang patut diperhatikan antara lain perubahan warna pada housing, bau seperti material terbakar, bagian konektor terasa jauh lebih panas daripada konektor di sekitarnya, pengunci rusak, kabel longgar, atau performa string yang tidak konsisten. Gejala seperti ini sebaiknya tidak diabaikan.

Untuk sistem yang beroperasi dalam jangka panjang, inspeksi visual dan pemeriksaan oleh teknisi kompeten merupakan bagian penting dari pemeliharaan. Pada proyek tertentu, pemeriksaan termal juga dapat membantu menemukan titik panas yang tidak terlihat secara kasat mata.

Bagaimana Memilih Konektor MC4 untuk Solar Panel?

Jangan mulai dari pertanyaan “yang paling murah yang mana?”. Mulailah dari spesifikasi sistem. Perhatikan kesesuaian tegangan dan arus, rentang ukuran kabel yang didukung, rating lingkungan, jenis kontak, seri produk, dan kompatibilitas pasangan konektor.

Kualitas konektor juga perlu dilihat bersama kualitas pekerjaan pemasangan. Konektor premium yang dipasang dengan crimp buruk tetap dapat menghasilkan sambungan buruk. Sebaliknya, instalasi yang rapi membutuhkan komponen yang spesifikasinya memang sesuai dengan sistem.

Untuk proyek PLTS, pompa air tenaga surya, atau sistem komersial, konektor sebaiknya dipilih sebagai bagian dari desain sistem—bukan dibeli belakangan sebagai aksesori pelengkap.

Ilustrasi 6. Checklist konektor MC4 sebelum sistem panel surya dinyalakan.

Apakah Konektor MC4 Perlu Diganti Secara Berkala?

Tidak ada satu interval penggantian yang berlaku untuk semua instalasi. Konektor yang dipilih dan dipasang dengan benar memang dirancang untuk penggunaan jangka panjang. Namun kondisinya tetap bergantung pada kualitas komponen, lingkungan, beban listrik, kualitas instalasi, serta riwayat pemeliharaan.

Yang lebih tepat adalah melakukan inspeksi berdasarkan kondisi. Jika ditemukan konektor retak, gosong, berubah warna, longgar, seal rusak, atau indikasi overheating, akar masalah harus diperiksa sebelum sekadar mengganti konektornya.

Mengganti konektor tanpa memperbaiki penyebab—misalnya crimp yang salah atau pasangan yang tidak kompatibel—hanya memindahkan masalah ke konektor baru.

Konektor MC4 pada Sistem Pompa Air Tenaga Surya

Pada sistem pompa air tenaga surya, panel sering ditempatkan di area terbuka yang jauh dari bangunan utama. Rangkaian panel membawa energi menuju solar pump inverter atau controller. Di sepanjang jalur tersebut, kualitas setiap sambungan menjadi penting karena pompa membutuhkan suplai energi yang stabil sesuai desain.

Jika salah satu konektor mengalami resistansi tinggi, sistem dapat kehilangan sebagian energi di titik sambung tersebut. Pada kondisi tertentu, efeknya dapat terlihat sebagai performa pompa yang tidak optimal atau pemanasan konektor. Karena itu instalasi pompa tenaga surya harus memperlakukan konektor sama seriusnya dengan panel, inverter, dan pompa.

MC4 Bukan Tempat untuk “Coba-Coba Cocok”

Dunia panel surya sering terlihat modular: kabel tinggal disambung, konektor tinggal klik, panel tinggal dirangkai. Kemudahan itu bagus, tetapi jangan sampai membuat kita menganggap sambungan DC sebagai pekerjaan tanpa risiko.

Tegangan DC dari rangkaian panel dapat berbahaya dan tetap tersedia selama modul menerima cahaya. Karena itu pembongkaran, penggantian, pengujian, atau pemasangan ulang konektor sebaiknya dilakukan oleh teknisi yang memahami prosedur isolasi, polaritas, alat ukur, dan keselamatan listrik.

Jika Anda tidak yakin terhadap kondisi konektor pada sistem yang sudah terpasang, jangan mengandalkan “kelihatannya masih bagus”. Minta pemeriksaan teknis. Konektor terbaik adalah konektor yang bekerja stabil sehingga Anda hampir lupa bahwa ia ada.

FAQ tentang Konektor MC4

Apa fungsi konektor MC4?

Konektor MC4 digunakan untuk membuat sambungan listrik DC yang aman dan berpengunci pada kabel panel surya atau rangkaian fotovoltaik, sesuai spesifikasi sistem.

Apakah semua konektor MC4 bisa saling dipasangkan?

Tidak sebaiknya diasumsikan demikian. Konektor yang bentuknya mirip belum tentu memiliki dimensi, material, atau toleransi yang sama. Gunakan pasangan yang dinyatakan kompatibel oleh produsen.

Kenapa konektor MC4 bisa panas?

Salah satu penyebab yang mungkin adalah hambatan tinggi pada titik sambung akibat crimp buruk, kontak longgar, konektor tidak kompatibel, kontaminasi, atau kerusakan. Pemeriksaan teknis diperlukan untuk memastikan penyebabnya.

Apakah konektor MC4 tahan hujan?

Konektor PV dirancang untuk penggunaan luar ruang sesuai rating produknya, tetapi kemampuan perlindungan sangat bergantung pada pemasangan seal, gland, kabel, dan pasangan konektor yang benar.

Bolehkah konektor MC4 dicabut saat panel sedang menghasilkan listrik?

Tidak dianjurkan melakukan pemutusan di bawah beban. Sistem PV DC dapat menghasilkan busur listrik. Pekerjaan harus mengikuti prosedur keselamatan dan dilakukan oleh personel kompeten.

Bagaimana mengetahui konektor MC4 asli atau berkualitas?

Periksa merek dan seri, dokumentasi teknis, rating, kompatibilitas dengan kabel dan pasangan konektor, kualitas kontak serta housing, dan sumber pembelian yang dapat ditelusuri.

Jadi, Apa Pelajaran Terbesar dari Konektor MC4?

Pelajarannya bukan bahwa konektor MC4 adalah komponen yang menakutkan. Justru sebaliknya: konektor ini dirancang untuk membuat instalasi fotovoltaik lebih modular dan praktis. Tetapi kemudahan pemasangan tidak menghapus kebutuhan akan ketelitian.

Dalam sistem PLTS, kegagalan sering tidak memilih komponen berdasarkan harga. Sebuah titik sambung kecil dapat memengaruhi aliran energi dari panel bernilai jauh lebih besar. Karena itu konektor perlu dipilih, dipasang, dan diperiksa dengan standar yang sama seriusnya seperti komponen utama lainnya.

Jadi lain kali Anda melihat sebuah panel surya, jangan hanya melihat permukaan biru yang menangkap matahari atau inverter yang penuh lampu indikator. Lihat juga kabelnya. Di ujung kabel itu ada komponen hitam kecil yang tugasnya sederhana: memastikan energi bisa terus berjalan. Namanya konektor MC4.
